一、系统介绍：
DTS系列抗噪扩音指令话站系统是一种新型的、使用方便的、高品质的扩音对讲通讯终端设备，它主要特点是有效地克服了传统对讲系统的一些通病，整体结构和技术性能先进可靠，配置灵活，维护方便，智能化的系统端机主要适用于冶金、矿山、化工、电力工业高噪声恶劣环境下的现场通讯、开阔区域的广播方式通讯等环境，在应用环境背景噪声为110dB时双向通话的可懂度高达99.7％。是企业生产调度指挥通讯中一种先进的辅助通讯工具。

二、 系统组成
DTS系列抗噪扩音指令话站系统由主机和指令话站端机（指令工作站）组成。主机主要由主控制系统、信号音系统、用户接口电路、通信专用直流稳压电源等模块组成(行政交换机、集团电话、调度机也可以替代)。指令话站端机由内置电源、语音处理电路、对讲电路、抗噪音电路（专用进口抗噪芯片）、功率放大电路及辅助电路组成，按其结构可分为台式、室内壁挂式、室外壁挂式、全天候等。


三、系统功能特点
3．1指令工作站具有多种型号，适合室内、室外、全天候应用。
3．2指令工作站具有智能识别系统，可以自动识别各种工作状态，当有呼入时，能自动打开系统进入工作状态，拿起手柄后即可进行全双工对讲，当主叫用户挂机后，能自动关闭相关系统并转入守候状态。
3．3连接方式简单，只需接上两根通讯线及两根电源线就能完成全部连接工作。
3．4指令工作站具有普通电话机的全部功能，可以完成普通电话机所能完成的全部功能，并且通话效果优于普通电话。
3．5能过滤现场噪声，并且将语音提纯，使高噪声环境下的通话效果得到保障。经测试，在应用环境背景噪声为110dB时，双向通话可懂度能达到99.7％.
3．6指令工作站呼叫方式采用拨号方式，支持个呼、组呼、全呼功能。呼叫优先权排序为全呼、组呼、个呼。
3．7指令工作站具有开放性，可以自动适应符合国标的所有交换机或调度机。

四、系统主要技术指标
4．1 输入电源：AC220V±10％ 频率：50Hz±5％ DC－48V±5V
4．2抗噪音强度：≤110dB
4. 3 工业防护等级 IP65
4．4外接扬声器输出功率：标准15W～30W。
4．5通话确认提示音时长：标准为3秒，可根据用户要求增减。
4．6四线制指令工作站与主机间线路回阻：≤1.8KΩ
4．7外接扬声器阻抗：4～16Ω（允许在一个指令工作站上并接多个扬声器，但总阻抗不宜超过上述范围）。
4．8工作环境温度: －15℃～55℃
4．9 外形尺寸 370×225×120（mm）

五、使用方法
系统操作简单，只要会用电话即会操作，与电话使用方式一样。当用户甲需要呼叫用户乙时，只需拿起手柄，听到拨号音时拨用户乙号码，如果用户乙空闲，便会自动打开用户乙指令工作站，用户甲会听到通话证实音，此时用户甲即可喊话，所讲内容通过用户乙指令工作站扬声器播放，用户乙听到提起手柄后就能进入通话状态。如果不需用户乙通话，则用户甲讲完话后挂好手柄，用户乙指令工作站自动关闭进入待机状态，等待下一次呼叫。如果需要进行组呼或全呼，则可根据预先设置好的组（群）代码呼叫相应的组（群），相应组（群）指令工作站便会同时打开，进入扩音状态，此时主叫用户的讲话便会在组（群）中的各个指令工作站扬声器上扩音播放。当主叫挂机后，被叫各用户指令工作站自动关闭。

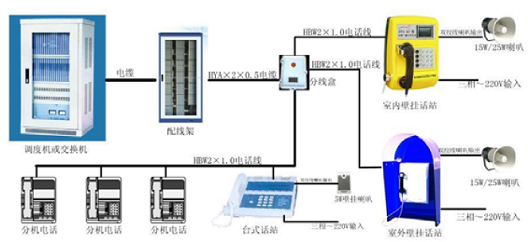

六、连接示意图：

　　　
注：1、连接电缆为普通0.5的音频电缆即可；2、扬声器连接电缆为标准的双绞线即可；3、现场～220V电源输入方式可以就地提供或集中供电方式。
